Vision-AI Jant Süpap Konum Kontrol Sistemi
YÖRÜNGE
Ελέγχει τη θέση βαλβίδας και οπής αναφοράς βάσει ανοχής
Μετρά τη θεσιακή σχέση μεταξύ βαλβίδας και οπών αναφοράς στη ζάντα και δίνει απόφαση ΑΠΟΔΟΧΗ / ΑΠΟΡΡΙΨΗ βάσει ανοχής.
- Εντοπισμός θέσης βαλβίδας και οπής αναφοράς
- Αυτόματος έλεγχος βάσει κάμερας
- Αυτόματος υπολογισμός θεσιακής απόκλισης
- Ρυθμιζόμενη τιμή ανοχής
- Σύστημα συνταγών ανά τύπο ζάντας
- Ξεχωριστή περιοχή ελέγχου για κάθε τύπο
- Αυτόματη απόφαση ΑΠΟΔΟΧΗ / ΑΠΟΡΡΙΨΗ
- Η απόφαση μεταφέρεται απευθείας στο PLC
Το YÖRÜNGE αφαιρεί τον οπτικό έλεγχο από τα μάτια του χειριστή στη γραμμή ζαντών. Εντοπίζει στην εικόνα της κάμερας τη βαλβίδα και τη γεωμετρία αναφοράς, υπολογίζει τη θεσιακή τους απόκλιση και τη συγκρίνει με την καθορισμένη τιμή ανοχής, παράγοντας αυτόματα απόφαση ΑΠΟΔΟΧΗ / ΑΠΟΡΡΙΨΗ. Για κάθε τύπο ζάντας αποθηκεύεται ξεχωριστή συνταγή: η περιοχή ελέγχου και η ανοχή καταγράφονται ανά τύπο. Η απόφαση μεταφέρεται στη γραμμή παραγωγής μέσω PLC· έτσι η διαδικασία ελέγχου γίνεται μετρήσιμη, επαναλήψιμη και αυτοματοποιημένη.
Πώς λειτουργεί
Τρία βήματα από τη συνταγή στην απόφαση.
- 01
Συνταγή
Ο χειριστής επιλέγει τον τύπο ζάντας· η αντίστοιχη περιοχή ελέγχου και ανοχή φορτώνονται αυτόματα.
- 02
Μέτρηση
Η κάμερα εντοπίζει τη βαλβίδα και τις οπές αναφοράς· υπολογίζεται η θεσιακή απόκλιση.
- 03
Απόφαση
Η απόκλιση συγκρίνεται με την τιμή ανοχής· η απόφαση ΑΠΟΔΟΧΗ ή ΑΠΟΡΡΙΨΗ μεταφέρεται στο PLC.
Τεχνικές προδιαγραφές
Σύστημα
- Αρχή λειτουργίας
- Ανάλυση θέσης βαλβίδας και οπής αναφοράς μέσω επεξεργασίας εικόνας στην περιοχή ελέγχου
- Εντοπισμός
- Θέση βαλβίδας και οπών αναφοράς, θεσιακή απόκλιση μεταξύ τους
- Ανοχή
- Το όριο αποδοχής ρυθμίζεται από την οθόνη χειριστή
- Συνταγή
- Η περιοχή ελέγχου και η ανοχή αποθηκεύονται ανά τύπο ζάντας
- Απόφαση

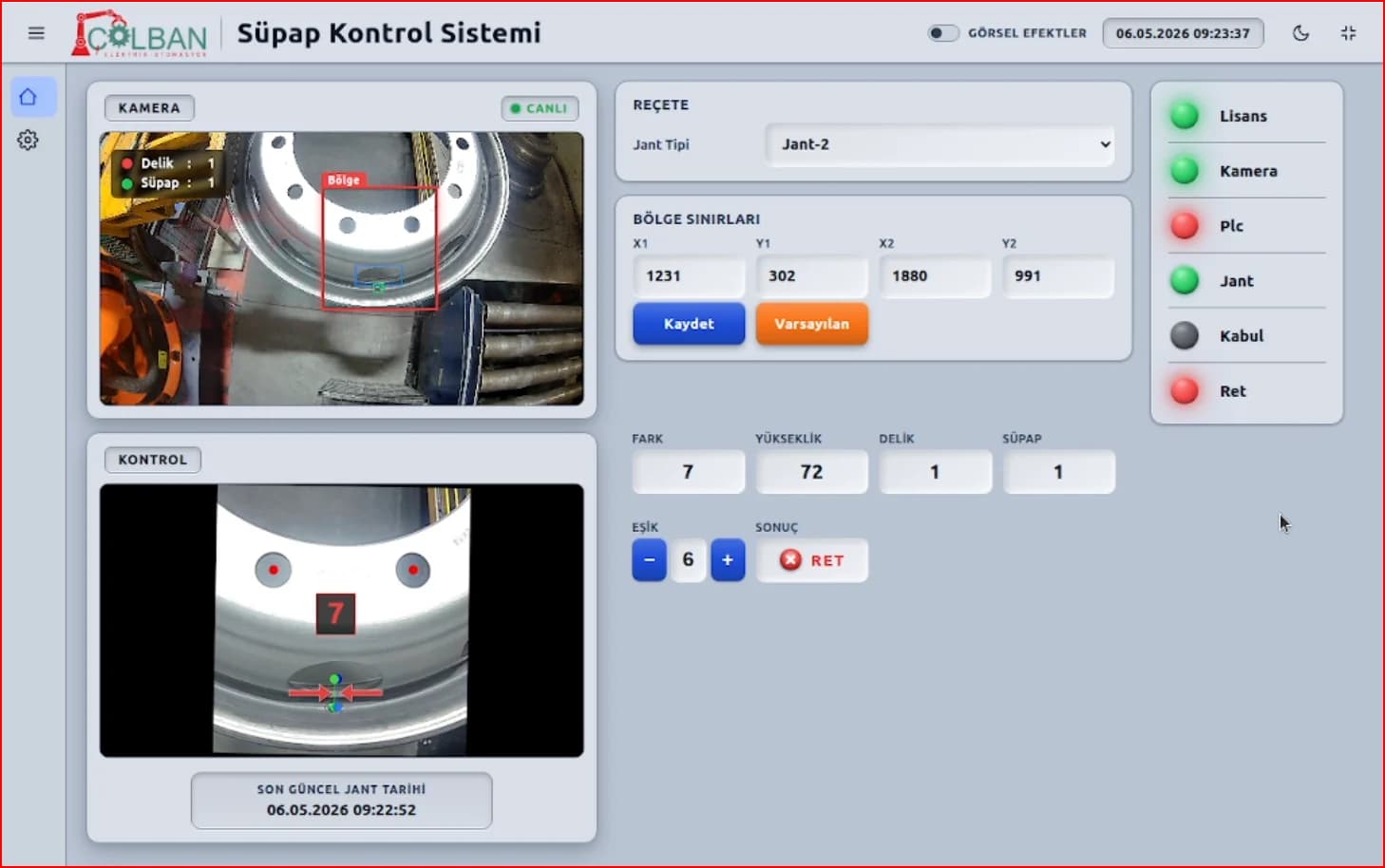

- Αυτόματη ΑΠΟΔΟΧΗ / ΑΠΟΡΡΙΨΗ· ζωντανή εικόνα κάμερας και εικόνα ελέγχου στην οθόνη
- Ενσωμάτωση
- PLC
- Πεδίο εφαρμογής
- Γραμμές παραγωγής και συναρμολόγησης ζαντών
