Vision-AI Wheel Rim Weld Detection System
İZCİ
دوربین می‌بیند، سیستم تحلیل می‌کند، İZCİ کنترل می‌کند
ناحیه جوش روی رینگ را از تصویر زنده تشخیص داده و نتیجه جوش موجود / ناموجود را به خط اعلام می‌کند.
- نتیجه آنی جوش موجود / ناموجود
- روی تصویر زنده
- نتیجه همراه با امتیاز اطمینان
- هر نتیجه به‌صورت عددی نمایش داده می‌شود
- ناحیه بازرسی قابل تنظیم
- بر اساس نوع رینگ تغییر می‌کند
- اعلام به خط از طریق Modbus
- Modbus · PLC
- PLC نتیجه را مستقیماً دریافت می‌کند

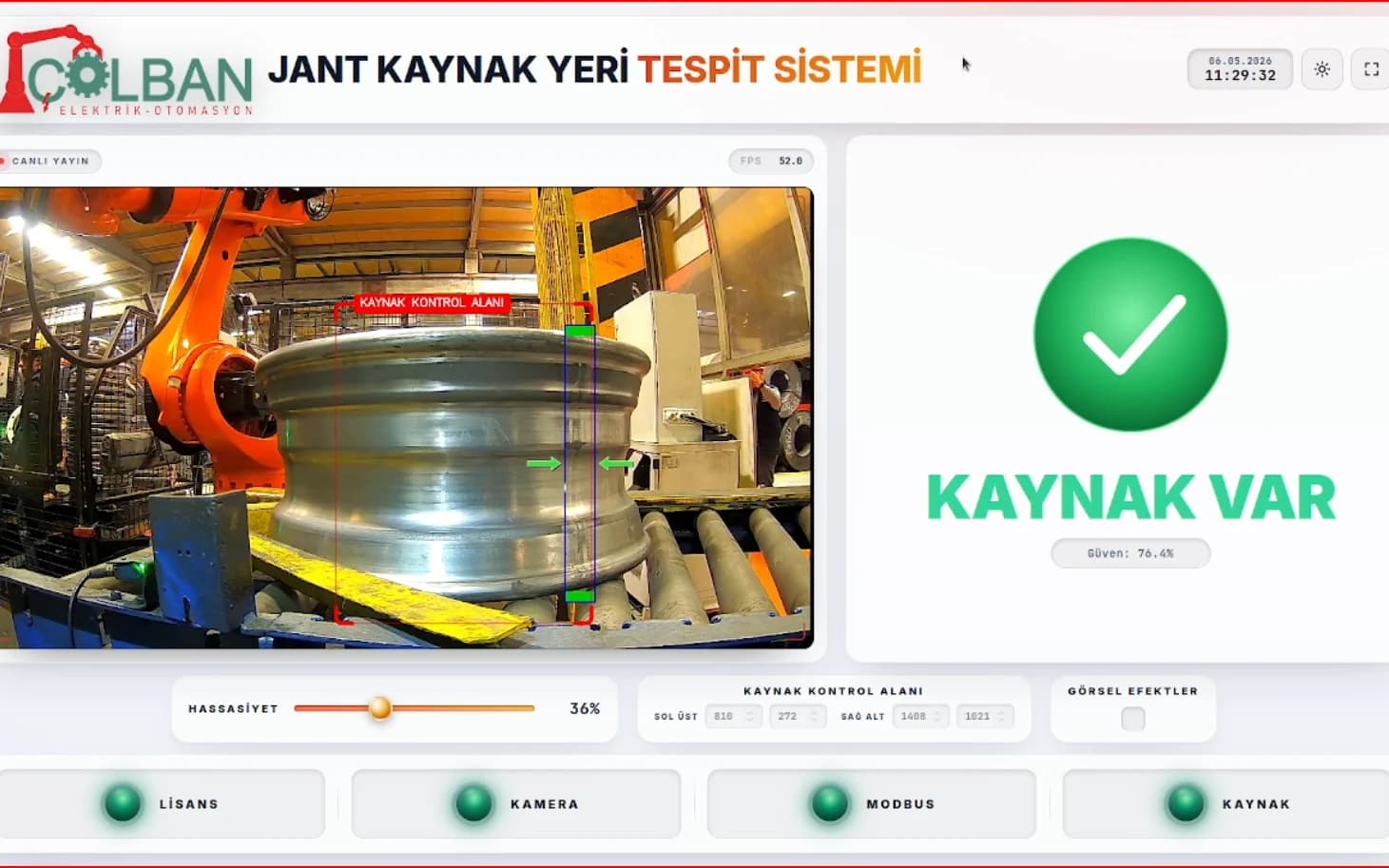

İZCİ حدس و گمان را از کنترل جوش در خط تولید رینگ حذف می‌کند. تصویر دریافتی از دوربین صنعتی را در زمان واقعی تحلیل می‌کند، در ناحیه بازرسی تعریف‌شده اثر جوش را جستجو کرده و نتیجه «جوش موجود / جوش ناموجود» را همراه با امتیاز اطمینان روی صفحه نمایش می‌دهد. نتیجه از طریق Modbus به PLC ارسال می‌شود. حساسیت و ناحیه بازرسی از صفحه اپراتور تنظیم می‌شوند و سیستم به انواع مختلف رینگ سازگار می‌شود؛ کنترل کیفیت از وابستگی به اپراتور خارج می‌شود.
نحوه کار
سه مرحله از تصویر تا نتیجه.
- 01
تصویربرداری
دوربین صنعتی در سلول رینگ را به‌صورت زنده تصویربرداری می‌کند؛ ناحیه بازرسی جوش روی تصویر تعریف شده است.
- 02
ارزیابی
مدل اثر جوش را در زمان واقعی جستجو کرده و نتیجه خود را همراه با امتیاز اطمینان صادر می‌کند.
- 03
اعلام
نتیجه روی صفحه نمایش داده شده و از طریق Modbus به PLC ارسال می‌شود.
مشخصات فنی
سیستم
- اصل کار
- تشخیص اثر جوش با پردازش تصویر در زمان واقعی در ناحیه بازرسی
- نتیجه
- جوش موجود / جوش ناموجود؛ همراه با امتیاز اطمینان
- ناحیه بازرسی
- با مختصات روی تصویر تعریف و ذخیره می‌شود
- حساسیت
- به‌صورت درصدی از صفحه اپراتور تنظیم می‌شود
- یکپارچه‌سازی
- Modbus · PLC
- حوزه کاربرد
- خطوط تولید رینگ و سلول‌های جوش رباتیک
