Vision-AI Flow Meter
UMAY
اندازهگیری جریان نوری و سرعت بدون تماس با دوربین IP
سرعت جریان مواد روی الک، نوار نقاله یا خط فرایند را از دوربین و بدون هیچ تماسی با مواد اندازهگیری میکند.
- سرعت لحظهای و میانگین
- بر حسب mm/s، همراه با نمودار زنده
- کاملاً بدون تماس
- هیچ قطعهای با مواد تماس ندارد
- یکپارچهسازی Modbus
- Modbus TCP
- ارتباط با سیستم اتوماسیون موجود
- بدون قطعات فرسایشی
- از لرزش و سایش تأثیر نمیپذیرد

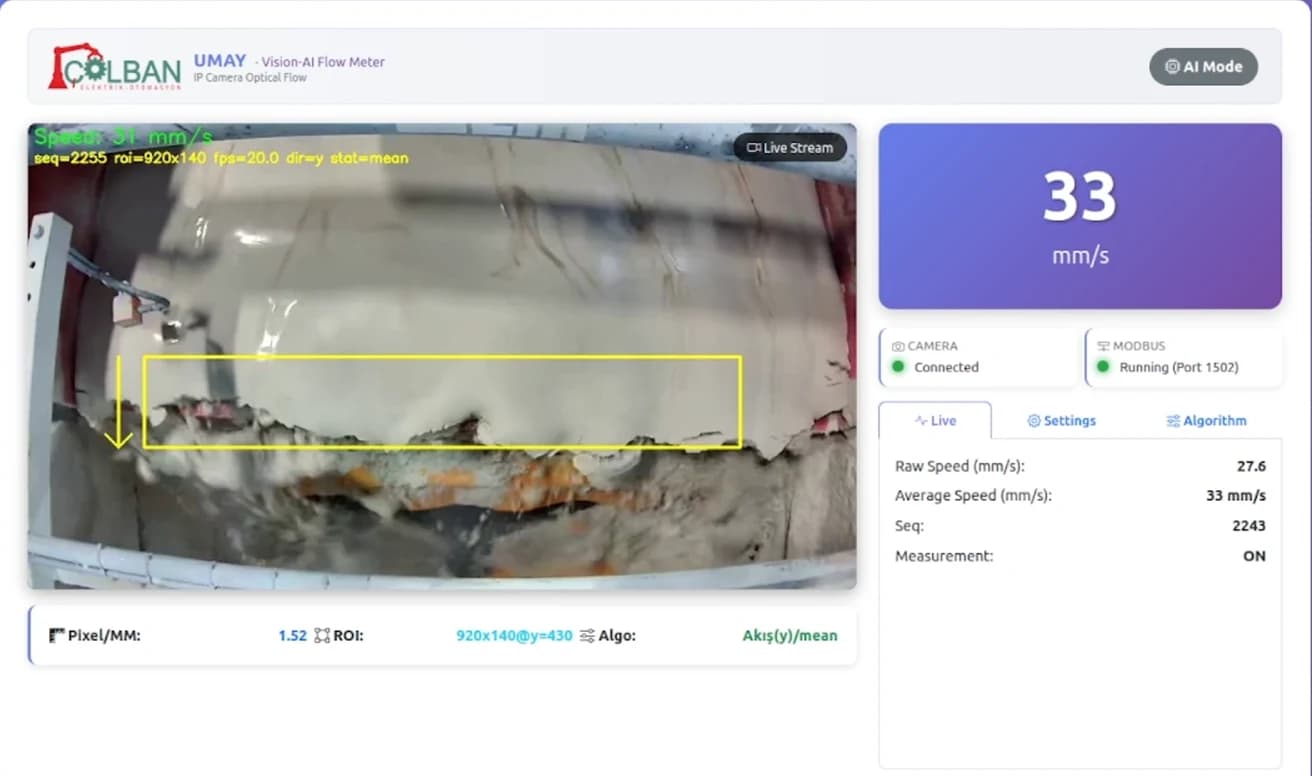

UMAY سرعت جریان را تنها با پردازش تصویر و بدون سنسور فیزیکی اندازهگیری میکند. حرکت را در ناحیه اندازهگیری (ROI) تعریفشده روی تصویر ردیابی میکند، با کالیبراسیون پیکسل/میلیمتر به سرعت بر حسب میلیمتر بر ثانیه تبدیل میکند و مقادیر لحظهای و میانگین را همراه با نمودار زنده نمایش میدهد. نتیجه از طریق Modbus به سیستم اتوماسیون منتقل میشود. هیچ قطعهای با مواد تماس نمیگیرد و فرسایش نمییابد؛ از لرزش و سایش تأثیر نمیپذیرد.
نحوه کار
سه مرحله از دوربین تا داده.
- 01
تصویربرداری
دوربین IP ناحیه عبور جریان را بهطور مداوم تصویربرداری میکند؛ ناحیه اندازهگیری روی تصویر تعریف میشود.
- 02
تحلیل
الگوریتم جریان نوری روی دستگاه edge حرکت را ردیابی کرده و با کالیبراسیون پیکسل/میلیمتر به سرعت تبدیل میکند.
- 03
انتقال
سرعت لحظهای و میانگین همراه با نمودار زنده نمایش داده شده و از طریق Modbus به سیستم اتوماسیون ارسال میشود.
مشخصات فنی
سیستم
- اصل اندازهگیری
- تحلیل جریان نوری (optical flow) بدون تماس با پردازش تصویر
- خروجیها
- سرعت لحظهای، سرعت میانگین و نمودار زنده آخرین اندازهگیریها (mm/s)
- کالیبراسیون
- نسبت پیکسل/میلیمتر و ناحیه اندازهگیری (ROI) از صفحه اپراتور تنظیم میشود
- یکپارچهسازی
- Modbus TCP
- حوزه کاربرد
- الکهای آبگیری معدن، نوار نقاله و خطوط فرایند، پایش جریان صنعتی
