دستگاه جداسازی نوری زیتون

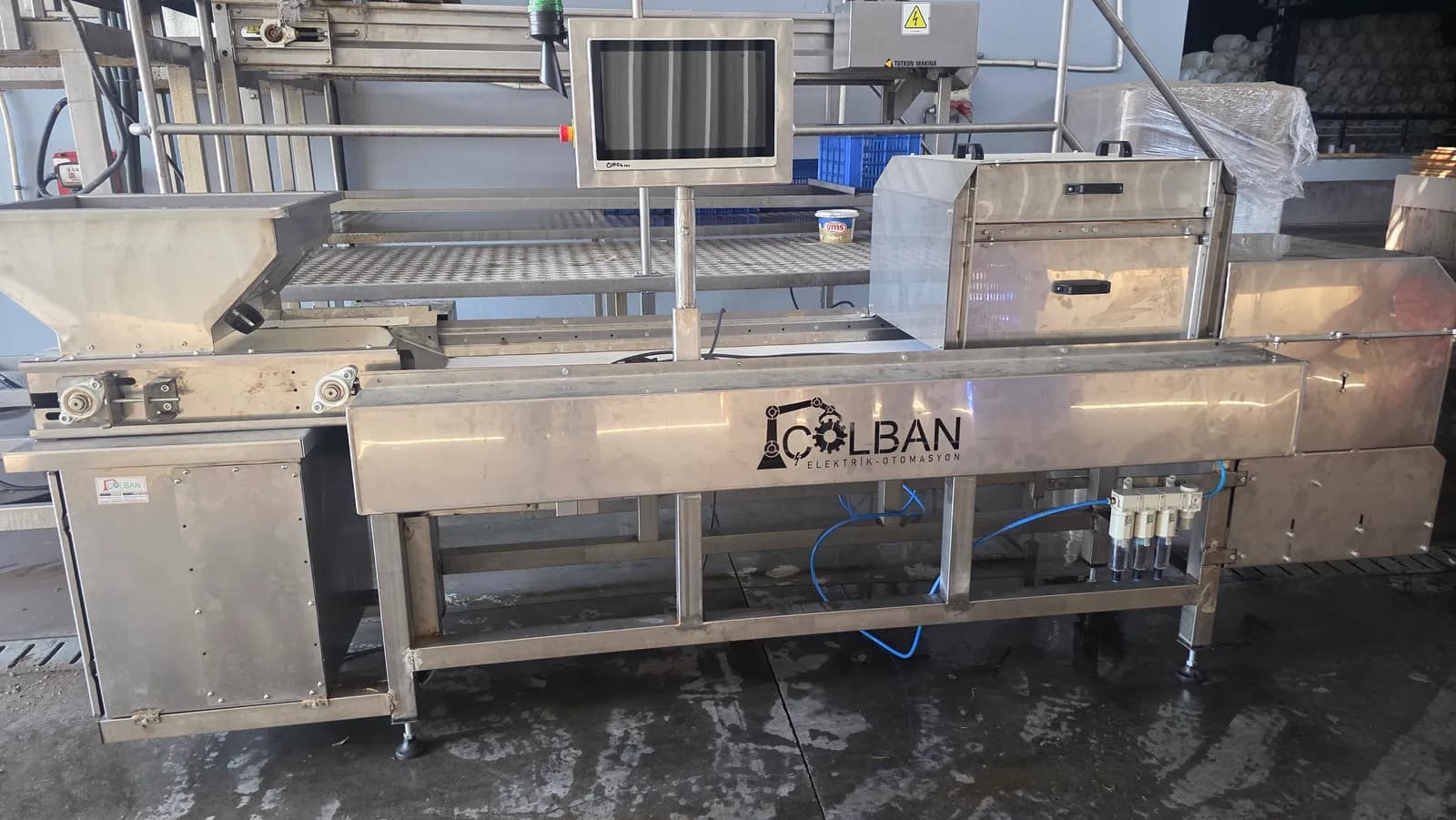

ZEYBEK-20V1-2500
دستگاه جداسازی نوری زیتون مبتنی بر هوش مصنوعی
با پردازش تصویر همزمان، زیتون سبز و سیاه در محدوده کالیبر 11 تا 25 میلیمتر را از نظر عیوب رنگ، کبودی، چروکیدگی، شکستگی و آسیب کرم جداسازی میکند.
- ≥۲٬۵۰۰ کیلوگرم/ساعت
- ظرفیت جداسازی
- ≥۹۵ ٪
- نرخ تشخیص عیب
- ۲۰
- کانالهای اجکتور مستقل
- ۱۱–۲۵ میلیمتر
- محدوده کالیبر
بسته به کالیبر، صنف و ترتیب تغذیه متفاوت است
برای هر کلاس عیب تأیید شده در آزمون پذیرش
جداسازی به دو خروجی: محصول مقبول / مردودها
سبز و سیاه، مائده و روغنی
ZEYBEK-20V1-2500 دستگاه جداسازی نوری است که برای تأسیسات فرآوری زیتون مائده و روغنی توسعه یافته است. محصول عبوری از تونل تصویربرداری LED توسط دو دوربین صنعتی رنگی تصویربرداری میشود؛ یک مدل یادگیری عمیق که روی پلتفرم صنعتی مبتنی بر Linux اجرا میشود هر دانه زیتون را دستهبندی میکند و دانههای معیوب توسط گروه شیرهای اجکتور پنوماتیک با 20 کانال مستقل به خروجی مردود هدایت میشوند. مدل برای اصناف زیتون تأسیسات شما آموزش داده شده و قابلیت بهروزرسانی در محل را دارد.
نحوه کار
چهار مرحله از تغذیه تا خروجی مردود.
- 01
تغذیه و پخش
محصول با سرعت ثابت و در یک لایه از میدان دید دوربین عبور داده میشود. الگوی پخش مستقیماً ظرفیت و دقت را تعیین میکند.
- 02
تصویربرداری
دو دوربین صنعتی رنگی هر دانه زیتون را در تونل LED تصویربرداری میکنند. محفظه دوربینها دارای درجه حفاظت IP54 است.
- 03
دستهبندی
یک مدل یادگیری عمیق روی پردازنده صنعتی مبتنی بر Linux هر دانه زیتون را بر اساس پروفایل آموزشدیده بهعنوان مقبول یا معیوب دستهبندی میکند.
- 04
جداسازی
گروه شیرهای اجکتور پنوماتیک سریع با 20 کانال مستقل، دانههای معیوب را به خروجی مردود هدایت میکند. محصول مقبول به مسیر خود در خط ادامه میدهد.
عیوب قابل تشخیص
کلاسهای عیب تأیید شده در آزمون پذیرش. پروفایلهای اصناف جدید را میتوان در محل آموزش داد.
- عیب رنگ
- کبود
- چروکیده
- شکسته
- سوراخدار (آسیب کرم)
- لکهدار
مشخصات فنی
مقادیر مشمول معیارهای پذیرش در زیر آمده است.
عملکرد
- نوع دستگاه
- ÇOLBAN ZEYBEK-20V1-2500
- محصول
- زیتون سبز و سیاه مائده / روغنی در اندازه 11 تا 25 میلیمتر
- اندازه محصول (کالیبر)
- ۱۱–۲۵ میلیمتر
- ظرفیت
- حداقل ۲٬۵۰۰ کیلوگرم/ساعت
- دقت تشخیص (recall)
- حداقل ۹۵ ٪
- تعداد کانالهای اجکتور
- ۲۰
- جداسازی محصول
- دو خروجی: محصول مقبول / مردودها
فناوری
- فناوری جداسازی
- پردازش تصویر هوش مصنوعی + اجکتور پنوماتیک
- پلتفرم پردازنده
- پردازنده صنعتی مبتنی بر Linux
- سیستم دوربین
- 2 دوربین صنعتی رنگی (محفظه IP54)، تونل LED
- اجکتور
- گروه شیرهای پنوماتیک سریع 20 کاناله
- کنترل
- PLC + پنل اپراتوری لمسی 15 اینچی، سیستم دستورالعمل
بدنه و ایمنی
- بدنه و سطوح تماس
- AISI 304
- درجه حفاظت
- IP54
- ایمنی
- دکمههای توقف اضطراری
- انطباق
- CE · 2006/42/AT
نیازمندیهای زیرساختی
- توان برقی
- تقریباً ۲٫۵ کیلووات
- تغذیه برق
- 230 VAC · 1~ · 50 Hz · L+N+PE
- فشار هوا
- ۶–۸ بار
- جریان هوا (حداکثر)
- ۳۵۰ لیتر نرمال/دقیقه
- کیفیت هوا (حداقل)
- ISO 8573-1:2010 · 5:4:3
- ابعاد
- ۳٬۵۰۰ × ۸۵۰ × ۱٬۳۸۰ میلیمترطول × عرض × ارتفاع
- وزن
- تقریباً ۴۰۰ کیلوگرم
ظرفیت ممکن است بسته به اندازه محصول (کالیبر)، صنف و ترتیب تغذیه متفاوت باشد.
پروفایل محصول قابل آموزش در محل
دستگاه از طریق PLC و پنل اپراتوری لمسی 15 اینچی کنترل میشود. سیستم دستورالعمل امکان ایجاد دستورالعملهای جدید و آموزش پروفایلهای هوش مصنوعی برای اصناف جدید زیتون در محل را فراهم میکند. روش آموزش پروفایل در حین راهاندازی بهتفصیل توضیح داده میشود. تنظیمات حساسیت، آمار تولید (مقدار فرآوریشده و نرخ مردودی) و نمایش عیوب از همان صفحه قابل پایش است.
برای پروفایلهایی که خودتان ایجاد میکنید، عملکرد بهشرط انجام آموزش با روش مشخصشده و نمونههای نماینده معتبر است.
پشتیبانی از راه دور
در صورت اتصال اینترنت، عیبیابی و بهروزرسانی نرمافزار از طریق دسترسی امن از راه دور قابل انجام است. پشتیبانی از راه دور در دوره گارانتی رایگان است.
گارانتی
دستگاه از تاریخ راهاندازی به مدت 1 سال در برابر عیوب ساخت و مونتاژ، بهاستثنای قطعات مصرفی، تحت گارانتی است. خسارات ناشی از خطای بهرهبردار، نوسانات برقی یا عیب ارتینگ از شمول گارانتی خارج است.
برندهای تجهیزات مورد استفاده
امکان استفاده از برندهای معادل وجود دارد؛ فهرست نهایی برای هر پروژه تأیید میشود.
- PLC و پنل اپراتوری
- Beckhoff · Mitsubishi
- تجهیزات پنوماتیک
- Festo · SMC
- تجهیزات ایمنی
- Schneider · Siemens
- سنسورها
- IFM · Sick · Pepperl+Fuchs
- پردازنده هوش مصنوعی
- NVIDIA
- دوربینها
- Basler · Omron · Hikrobot
- موتورها و گیربکسها
- Yılmaz Redüktör · Nord · SEW
محدوده تأمین
- ساخت دستگاه و آزمون پذیرش کارخانهای (FAT) در تأسیسات ما
- نصب در محل و 2 روز راهاندازی
- 2 روز آموزش اپراتور و تعمیرات
- آموزش پروفایل هوش مصنوعی برای اصناف محصول شما
- مستندات بهرهبرداری، نگهداری و قطعات یدکی به ترکی و انگلیسی (چاپی و دیجیتال)
- اعلامیه انطباق CE و 1 سال گارانتی
خارج از محدوده
- قیف تغذیه و نوار نقالههای خروجی (جداگانه قیمتگذاری میشوند)
- آمادهسازی کف؛ کشیدن خطوط برق، هوای فشرده و اینترنت تا تابلوی اصلی
- لیفتراک/جرثقیل و اپراتور مورد نیاز برای نصب
- حملونقل و بیمه حمل
- تأمین و ارسال نمونه محصول مورد نیاز برای آزمون پذیرش
ویدیوهای مرتبط
Olive sorting and selection system — 2
مشاهده در YouTubeOlive sorting and selection system — 3
مشاهده در YouTubeسؤالات متداول
ظرفیت به چه عواملی بستگی دارد؟
ظرفیت اعلامشده حداقل مقدار است. ظرفیت واقعی به کالیبر و صنف محصول و میزان یکنواختی پخش آن در یک لایه بستگی دارد. کالیبر کوچک و تغذیه نامنظم ظرفیت را کاهش میدهد.
برای صنف زیتون جدید چه کاری باید انجام دهم؟
از طریق سیستم دستورالعمل در پنل اپراتوری پروفایل جدید ایجاد کرده و آموزش هوش مصنوعی را خودتان در محل انجام میدهید. روش کار در حین راهاندازی بهتفصیل توضیح داده میشود.
نرخ دقت چگونه تأیید میشود؟
قبل از ارسال، آزمون پذیرش کارخانهای (FAT) با حضور شما در تأسیسات ما انجام میشود. ترکیب نمونه و روش اندازهگیری در پروتکل آزمون پذیرش تعریف شده است.
آیا نوار نقالههای تغذیه و خروج شامل میشوند؟
خیر. دستگاه فقط واحد جداسازی نوری را شامل میشود. قیف تغذیه و نوار نقالههای خروجی محصول مقبول و مردود جداگانه قیمتگذاری میشوند؛ در صورت درخواست میتوانیم آنها را نیز بسازیم.
نصب چقدر طول میکشد؟
برنامه کاری تیم میدانی ما 2 روز راهاندازی و 2 روز آموزش است، مشروط بر آمادگی کف، زیرساخت برق و هوای فشرده.
در صورت بروز عیب چه اتفاقی میافتد؟
در صورت اتصال اینترنت، عیبیابی و بهروزرسانی نرمافزار از راه دور قابل انجام است. پشتیبانی از راه دور در دوره گارانتی رایگان است؛ مداخله حضوری در صورت نیاز انجام میشود.
