Sistema Vision-AI di ispezione valvole su cerchi
Supap Kontrol
Ispeziona la valvola e il foro valvola in base al tipo di cerchio
Ispeziona tramite telecamera il foro della valvola e la valvola montata sul cerchio; comunica alla linea la decisione conforme / non conforme.
- Conforme / non conforme; risultato visualizzato sullo schermo e sull'uscita PLC
- Decisione conforme / non conforme
- Area di controllo memorizzata per tipo di cerchio
- Ricetta per tipo di cerchio
- Numero di fori e valvole, differenza e altezza della valvola
- Misurazione di fori, valvole e altezza
- PLC
- Integrato con PLC
La decisione viene inviata direttamente al PLC
Area di controllo separata per ogni tipo
Valore di soglia regolabile
Arresto della linea e separazione attivabili

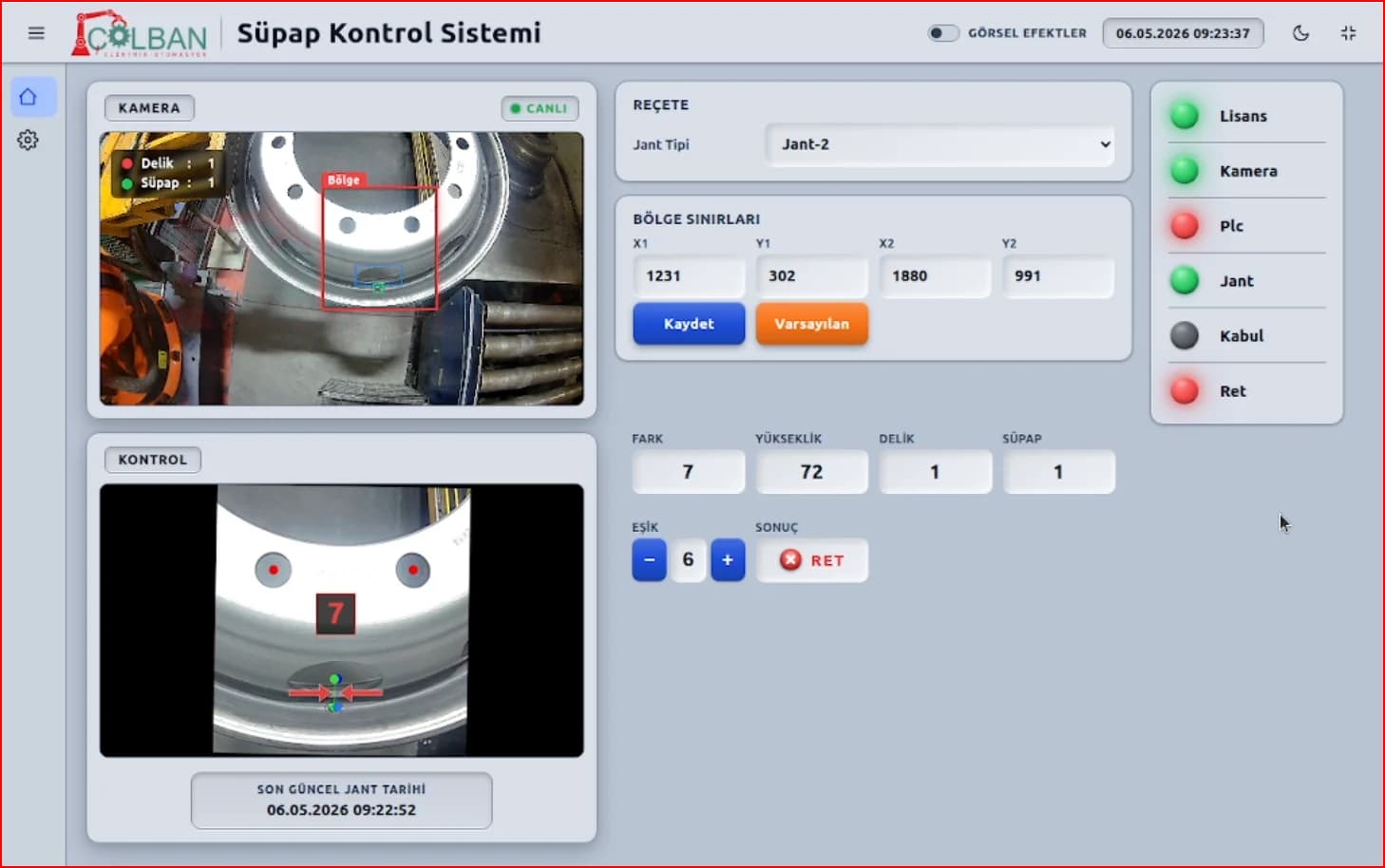

Supap Kontrol ispeziona sulla linea cerchi se il foro della valvola è stato praticato e se la valvola è stata montata correttamente. Il tipo di cerchio viene selezionato dalla ricetta e l'area di controllo viene memorizzata con le coordinate. Il sistema misura il numero di fori e valvole, la differenza e l'altezza della valvola; scarta i cerchi fuori soglia e comunica la decisione al PLC.
Come funziona
Tre fasi dalla ricetta alla decisione.
- 01
Ricetta
L'operatore seleziona il tipo di cerchio; l'area di controllo corrispondente viene caricata automaticamente.
- 02
Misurazione
La telecamera acquisisce il foro della valvola e la valvola; vengono misurati il numero, la differenza e l'altezza.
- 03
Decisione
La misurazione viene confrontata con il valore di soglia; la decisione conforme o non conforme viene trasmessa al PLC.
Specifiche tecniche
Sistema
- Principio di funzionamento
- Ispezione valvole e fori mediante elaborazione delle immagini nell'area di controllo
- Decisione
- Conforme / non conforme; risultato visualizzato sullo schermo e sull'uscita PLC
- Ricetta
- Area di controllo memorizzata per tipo di cerchio
- Misurazione
- Numero di fori e valvole, differenza e altezza della valvola
- Integrazione
- PLC
- Campo di applicazione
- Linee di produzione e montaggio cerchi
