Vision-AI Jant Süpap Konum Kontrol Sistemi
YÖRÜNGE
Inspeciona a posição da válvula e do furo de referência de acordo com a tolerância
Mede a relação posicional entre a válvula e os furos de referência na roda e emite um veredito de aceitação/rejeição de acordo com a tolerância.
- Deteção de posição da válvula e do furo de referência
- Controlo automático baseado em câmara
- Cálculo automático da diferença posicional
- Valor de tolerância ajustável
- Sistema de receitas por tipo de roda
- Zona de controlo separada para cada tipo
- Veredito automático ACEITE / REJEITADO
- O veredito é transmitido diretamente ao PLC
O YÖRÜNGE retira a inspeção visual na linha de rodas da dependência do olho do operador. Localiza a válvula e a geometria de referência na imagem da câmara, calcula a diferença posicional entre elas e produz automaticamente um veredito ACEITE / REJEITADO ao compará-la com o valor de tolerância definido. São mantidas receitas separadas para diferentes tipos de roda: a zona de controlo e a tolerância são guardadas para cada tipo. O veredito é transmitido à linha de produção via PLC; assim, o processo de inspeção torna-se mensurável, repetível e automático.
Como funciona
Três etapas da receita ao veredito.
- 01
Receita
O operador seleciona o tipo de roda; a zona de controlo e a tolerância desse tipo são carregadas automaticamente.
- 02
Medição
A câmara localiza a válvula e os furos de referência; a diferença posicional entre eles é calculada.
- 03
Veredito
A diferença é comparada com o valor de tolerância; o veredito ACEITE ou REJEITADO é transmitido ao PLC.
Especificações técnicas
Sistema
- Princípio de funcionamento
- Análise de posição da válvula e dos furos de referência por processamento de imagem na zona de controlo
- Deteção
- Posição da válvula e dos furos de referência, diferença posicional entre eles
- Tolerância
- O limiar de aceitação é ajustado no ecrã do operador
- Receita
- A zona de controlo e a tolerância são guardadas de acordo com o tipo de roda
- Veredito

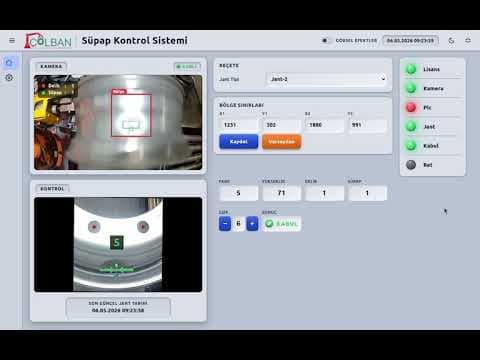

- ACEITE / REJEITADO automático; imagem da câmara ao vivo e imagem de controlo no ecrã
- Integração
- PLC
- Área de aplicação
- Linhas de fabrico e montagem de rodas
