Vision-AI Flow Meter
UMAY
IP kamera ile temassız optik akış ve hız ölçümü
Elek, konveyör veya proses hattındaki malzeme akışının hızını kameradan, malzemeye hiç dokunmadan ölçer.
- Anlık ve ortalama hız
- mm/s cinsinden, canlı grafikle
- Tamamen temassız
- Malzemeye temas eden parça yok
- Modbus entegrasyonu
- Modbus TCP
- Mevcut otomasyon sistemiyle haberleşme
- Aşınan parça yok
- Titreşim ve aşınmadan etkilenmez

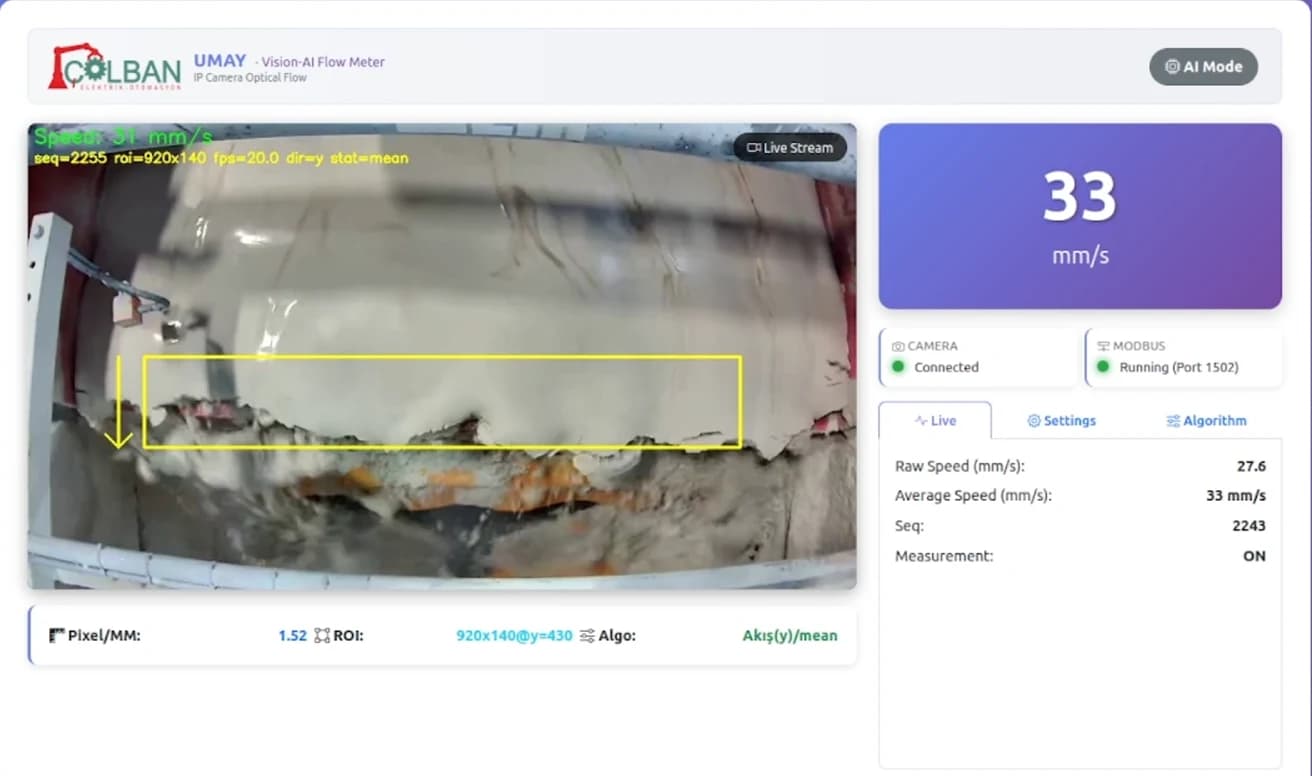

UMAY, fiziksel sensör kullanmadan yalnızca görüntü işleme ile akış hızını ölçer. Görüntü üzerinde tanımlanan ölçüm alanındaki (ROI) hareketi izler, piksel/mm kalibrasyonuyla milimetre/saniye cinsinden hıza çevirir ve anlık ile ortalama değeri canlı grafikle birlikte gösterir. Sonuç Modbus üzerinden otomasyon sistemine aktarılır. Malzemeye temas eden ya da yıpranan parça yoktur; titreşim ve aşınmadan etkilenmez.
Nasıl çalışır
Kameradan veriye üç adım.
- 01
Görüntüleme
IP kamera akışın geçtiği bölgeyi sürekli görüntüler; ölçüm alanı görüntü üzerinde tanımlanır.
- 02
Analiz
Edge cihazdaki optik akış algoritması hareketi izler ve piksel/mm kalibrasyonuyla hıza çevirir.
- 03
Aktarım
Anlık ve ortalama hız canlı grafikle gösterilir, Modbus üzerinden otomasyon sistemine iletilir.
Teknik özellikler
Sistem
- Ölçüm prensibi
- Görüntü işleme ile temassız optik akış (optical flow) analizi
- Çıktılar
- Anlık hız, ortalama hız ve son ölçümlerin canlı grafiği (mm/s)
- Kalibrasyon
- Piksel/mm oranı ve ölçüm alanı (ROI) operatör ekranından ayarlanır
- Entegrasyon
- Modbus TCP
- Uygulama alanı
- Maden susuzlandırma elekleri, konveyör ve proses hatları, endüstriyel akış takibi
